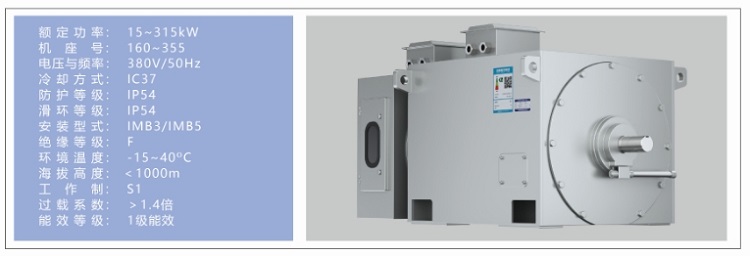

一、產品簡介

多功能雙永磁調速一體機是永磁電動機與永磁發電機嵌套集成的多功能電機。采用能饋調速控制系統，可廣泛應用于風機、水泵調速節能，取代變頻調速系統；也可用于皮帶機、刮板機、提升機、球磨機等設備的智能起動。具有效率高、壽命長等優點。

此系列一體機的機座采用鋼板焊接的箱式結構，通過電機結構的優化設計，使其具有剛度好，重量輕，便于安裝、維護和修理等優點。定、轉子沖片采用低損耗、高強度的冷軋硅鋼板沖制而成，可減小鐵耗，提高電機效率。其中定、轉子的絕緣等級均為F級設計，按B級考核。繞組嵌線部分經VPI真空壓力浸漬無溶劑漆處理。

滑環位于電機非軸伸端的機座外部，可改善電機的振動，減少安裝空間，同時也可避免碳粉進入電機內部后損壞電機。

二、結構原理

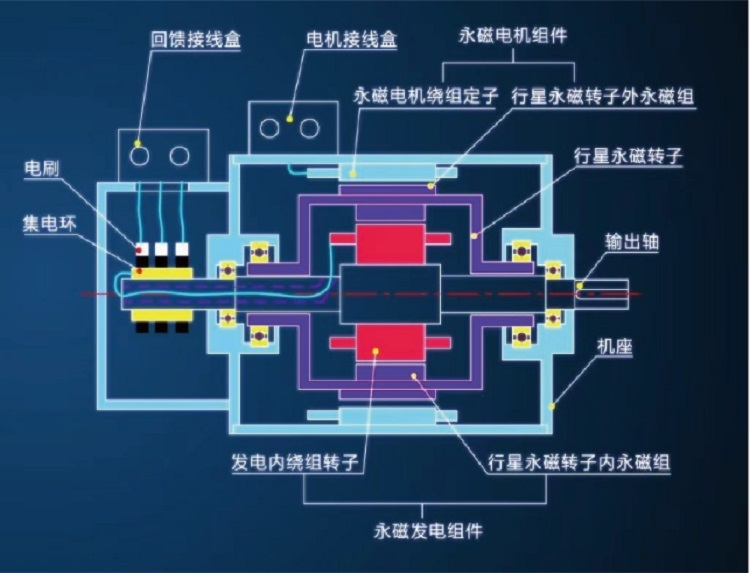

原理機構圖

多功能雙永磁調速一體機是永磁電動機與永磁發電機嵌套集成的多功能電機。主要由內繞組轉子、內外雙永磁行星轉子及電機定子繞組組成，其中內繞組轉子是輸出軸，永磁行星轉子的外永磁體與電機定子繞組電磁耦合形成永磁電機；內繞組轉子與永磁行星轉子的內永磁體電磁耦合形成發電機，控制內繞組中的感生電流的大小控制轉子的輸出轉矩與轉速。并將內繞組中多余能量通過集電環回饋至電網再利用。

三、技術優勢

1、具備多功能，空載啟動、重載軟起、離合功能、抗晃電、跳電不跳機;

2、綜合效率高，綜合效率在96%以上。相對異步電機與變頻器組合調速效率提高8%~25%;

3、調速精度高，可在全調速范圍內實現無級調速，調速精度≥99.9%;

4、系統可靠性高，具備回饋調速運行/電阻調速運行/電機獨立運行等多種模式;

5、控制系統容量低，上限為額定容量的15%，損耗更小;

6、起動性能好，電機離合空載自啟動，起動電流小，利用發電機剎車平緩起動負載，可現場 設置起動轉矩特性，一舉解決自起動永磁電機沖擊問題;

7、可替換性強，與普通異步/永磁電機具有同安裝尺寸，無需改造基礎，實現快速替換改造。

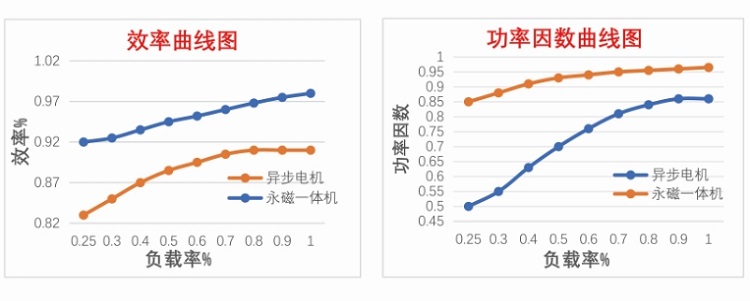

四、能效曲線

五、典型效率理論節電對比分析

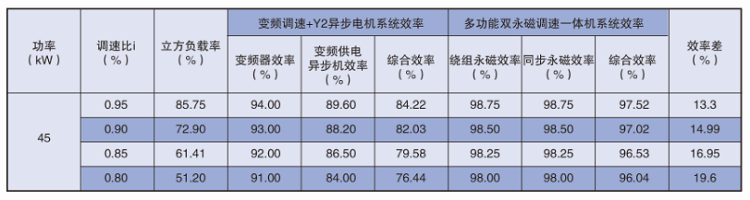

下表為與平方轉矩系統45kW-4(Y2系列異步電機使用變頻供電)同工況效率對比

六、型號說明

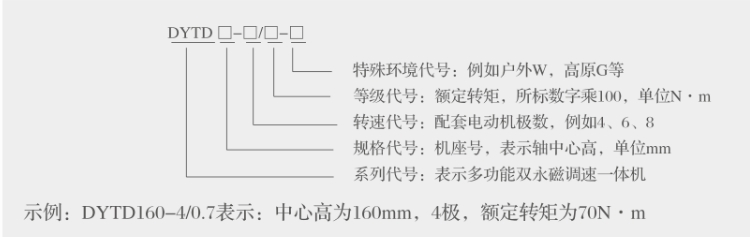

一體機型號由系列代號、規格代號、轉速代號、等級代號和環境代號五部分組成。

七、380V低壓系列DYTD(160~355)選型型譜

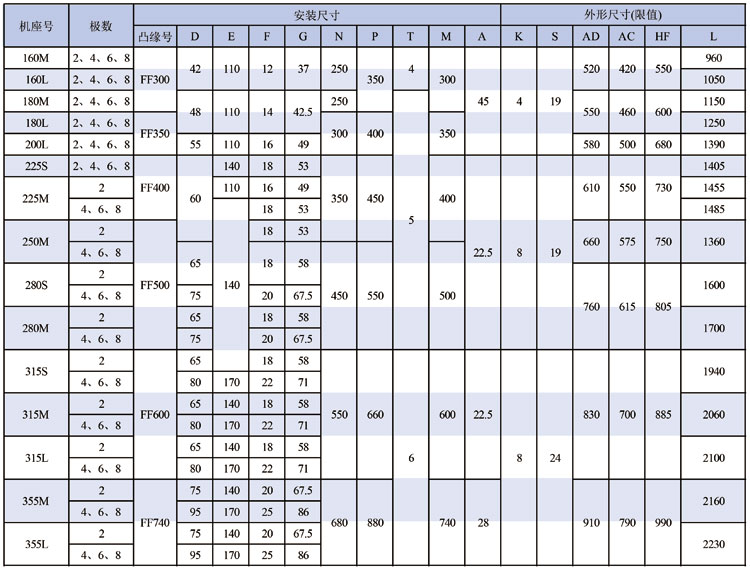

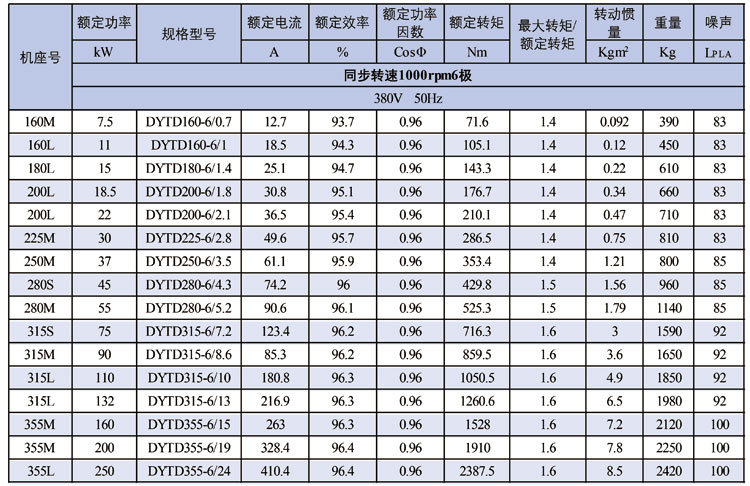

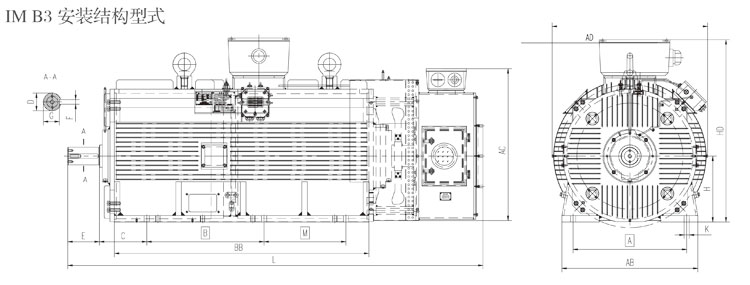

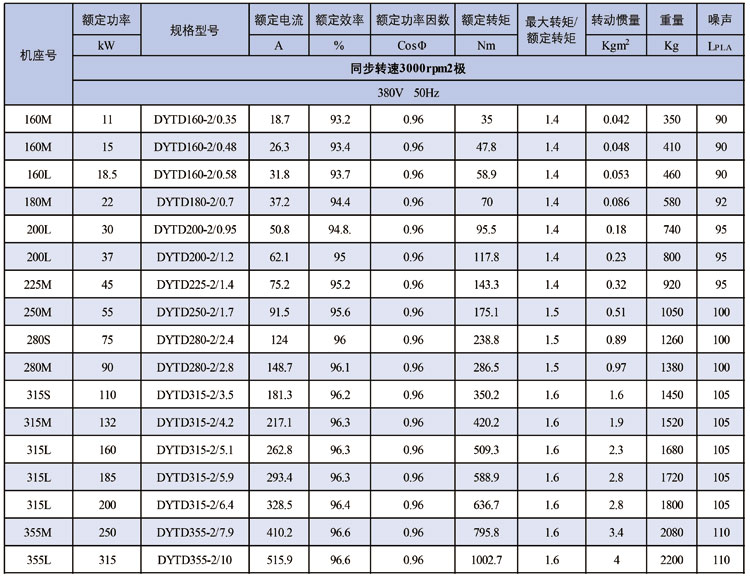

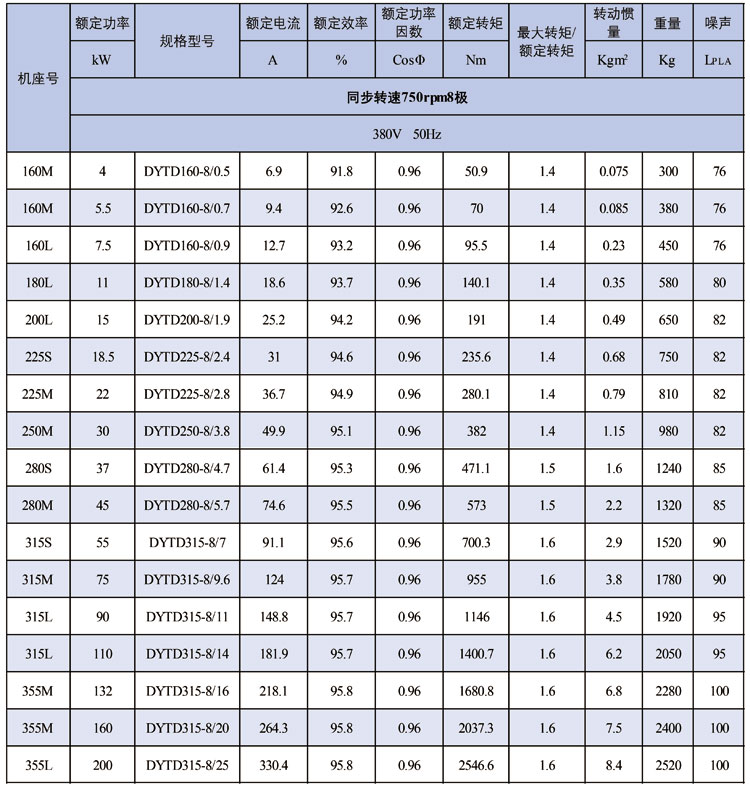

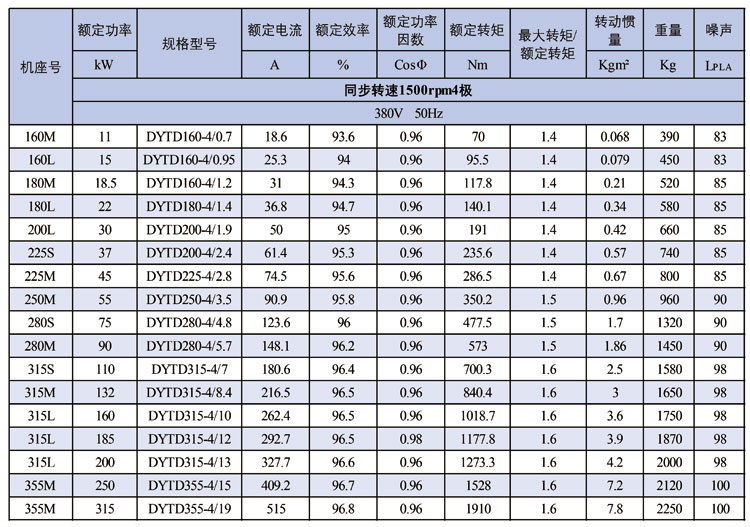

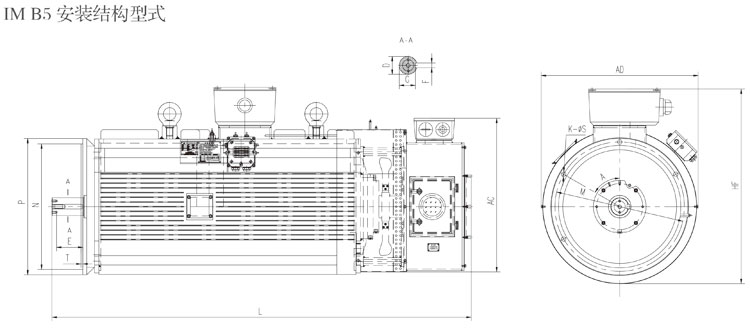

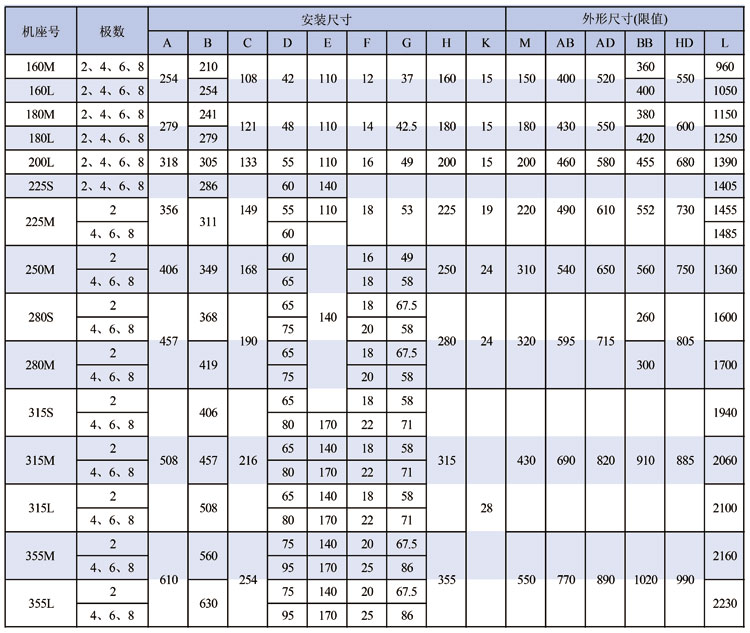

八、380V低壓系列DYTD(160~355)基本參數與尺寸
